Metrel MI 3121 SMARTEC



JEDNOFUNKCYJNY MIERNIK IZOLACJI I CIĄGŁOŚCI 1kV



Metrel MI 3121 SMARTEC Izolacja/Ciągłość to miernik nowej generacji przeznaczony do pomiarów parametrów instalacji elektrycznych przy odłączonym zasilaniu. Wynik pomiaru wyświetlany jest w formie cyfrowej i analogowej, pozwalając na pomiar do 2000Ω przy pomiarze ciągłości oraz do 30GΩ przy pomiarze rezystancji izolacji. Posiada funkcję oceny wyniku pomiaru typu Pozytywny / Negatywny z sygnalizacją diodami LED na ZIELONO/ CZERWONO, które umieszczono po bokach wyświetlacza.

Przyrząd wyposażony jest we wbudowaną ładowarkę akumulatorków oraz magnetyczny uchwyt na tyle obudowy, pozwalający na sprawniejszą obsługę.Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3121 pozwala na pomiar ciągłości, izolacji, napięcia AC i częstotliwości zgodnie z normą PN-EN 61557.

  • Rezystancja izolacji napięciem DC
  • Ciągłość połączeń wyrównawczych/PE prądem 200mA ze zmianą polaryzacji
  • Ciągłość połączeń wyrównawczych/PE prądem 7mA
  • Napięcie TRMS i częstotliwość
  • Pomiar rezystancji izolacji: Szeroki zakres napięć pomiarowych od 50 V do 1000 V, zakres pomiarowy do 30 GΩ.
  • Analogowy bargraf i ekran LCD: Analogowy bargraf i ekran LCD: wynik pomiaru wyświetlany jest w postaci cyfrowej i analogowej.
  • Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu w celu dalszego ich przetwarzania.
  • Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie do ewentualnych zmian w normach dotyczących pomiarów.
  • Zmiana polaryzacji: Automatyczna zamiana polaryzacji przy pomiarze ciągłości.
  • Ładowarka i akumulatory: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA.
  • Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne.
  • Łatwość użycia: Duży, wyraźny ekran LCD i przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych.
  • Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes, którym można przytwierdzić miernik do metalowej powierzchni, co pozwala na swobodne operowanie końcówkami.
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji
(PN-EN 61557-2)		 U = 500, 1000 VDC:
R: 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 199.9 MΩ
200 MΩ … 999 MΩ
1.00 GΩ … 4.99 GΩ
5.00 GΩ … 19.99 GΩ
20.0 GΩ … 29.9 GΩ
U = 50, 100, 250 VDC:
R: 0.00 MΩ … 19,99 MΩ
20.0 MΩ … 99.9 MΩ
100.0 MΩ … 199.9 MΩ		 0.01MΩ
0.1MΩ
1 MΩ
10 MΩ
10 MΩ
100 MΩ

0.01 MΩ
0.1 MΩ
0.1 MΩ		 ±(5 % wartości wskazanej + 3 cyfry)
±5 % w.w.
±5 % w.w.
±10 % w.w.
±20 % w.w.
Tylko orientacyjna

±(5 % w.w. + 3 cyfry)
±10 % w.w.
±20 % w.w.
Ciągłość PE 200mA ze zmianą polaryzacji
(PN-EN 61557-4)		 0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200 Ω … 1999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(3 % w.w. + 3 cyfry)
±5 % w.w.
±10 % w.w.
Ciągłość PE 7mA 0.0 Ω … 19.9 Ω
20 Ω … 1999 Ω		 0.1 Ω
1 Ω		 ±(5 % w.w. + 3 cyfry)
±10 % w.w.
Napięcie 0.0 V … 99.9 V
100 V … 550 V		 0.1 V
1 V		 ±(3 % w.w. + 3 cyfry)
Częstotliwość 0.00 Hz … 19.99 Hz
20.0 Hz … 199.9 Hz
200 Hz … 500 Hz		 0.01 Hz
0.1 Hz
1 Hz		 ±(0.2 % w.w. + 1 cyfra)
Zasilanie 6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa CAT III / 600 V; CAT IV / 300 V
Stopień ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 140 x 230 x 80 mm
Masa 0.85 kg

ZESTAW STANDARDOWY MI 3121

  • Miernik MI 3121 SMARTEC Izolacja / Ciągłość
  • Pasek na rękę do komfortowego trzymania miernika
  • Przewody pomiarowe, 2 x 1.5 m
  • Sondy pomiarowe, 2 szt. (czarna, czerwona)
  • Krokodylki, 2 szt. (czarny, czerwony)
  • Zasilacz + 6 akumulatorków NiMH, typ AA
  • Instrukcja obsługi na płycie CD
  • Skrócona instrukcja obsługi w formie papierowej
  • Świadectwo wzorcowania

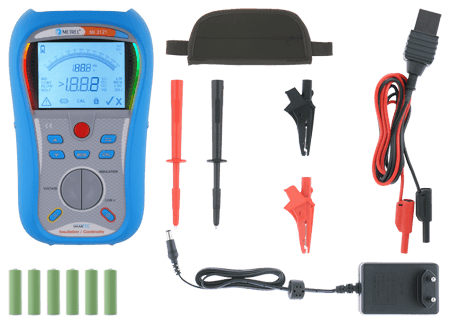

ZESTAW STANDARDOWY MI 3121 SMARTEC

ZESTAW STANDARDOWY MI 3121 SMARTEC

Funkcjonalność:

  • PN-EN 61557

Inne normy:

  • PN-EN/HD 60364
  • AS/NZ 3018
  • CEI 64.8
  • HD 384
  • BS 7671
  • VDE 0413

Kompatybilność elektromagnetyczna:

  • PN-EN 61326-1
  • PN-EN 61326-2-2



Bezpieczeństwo:

  • PN-EN 61010-1
  • PN-EN 61010-031
  • Odbiorcze i okresowe pomiary instalacji elektrycznych niskiego napięcia
  • Pomiary sieci telekomunikacyjnych
  • Pomiary rezystancji kabli, silników itd.
  • Wzorcowanie Miernika
    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja
    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.
  • Szkolenia
    Szkolenia odbywają się w siedzibie firmy Merserwis w Warszawie przy ulicy Gen. Wł. Andersa 10, w sali konferencyjnej pozwalającej na komfortowe przeprowadzenie szkoleń 3-4 osobowych grup. Po wcześniejszym ustaleniu istnieje również możliwość przeprowadzenia szkolenia u klienta. Zyskaj 50% rabatu na jednorazowe szkolenie z obsługi dla grupy maks. 3 osób, realizowane w siedzibie firmy Merserwis w ciągu roku od zakupu miernika. W celu poznania szczegółów prosimy o kontakt.



ZESTAW METREL MI 3121 SMARTEC

2 399 PLN +VAT
