Metrel MI 3110 EurotestIM



WIELOFUNKCYJNY MIERNIK INSTALACJI

Metrel MI 3110 EurotestIM to idealne narzędzie, zaprojektowane z myślą o prostym, lecz wydajnym testowaniu bezpieczeństwa w zintegrowanych systemach instalacji w układzie IT lub mobilnych instalacji niskiego napięcia zasilanych przez generatory / agregaty prądowe.

Za pomocą pojedynczego testu AUTO SEQUENCE® z dodatkowymi pomiarami i limitami wyników pozwala na wykonanie wszystkich niezbędnych testów specyficznych dla instalacji w układzie IT. Wyniki pomiarów mogą zostać szybko zapisane w urządzeniu, a następnie pobrane na komputer PC za pomocą oprogramowania Metrel ES Manager dostarczanego w standardzie.

• Napięcie, częstotliwość, kolejność faz.

• Impedancja linii i przewidywany prąd zwarciowy (IPSC).

• Spadek napięcia.

• Pomiar pierwszego prądu uszkodzeniowego (ISFL).

• Testowanie urządzeń monitorujących stan izolacji (IMD).

• AUTO SEQUENCE®:  Jedna, pojedyncza funkcja AUTO SEQUENCE z wprowadzonymi limitami i testami dodatkowymi gwarantującymi utrzymanie bezpieczeństwa w każdym aspekcie funkcjonowania instalacji.

• Monitorowanie napięcia online:  Wykrywanie systemu IT, zakresu napięcia i równowagi napięciowej.

• Pomiar ISFL: Pomiar pierwszego prądu uszkodzeniowego pomiędzy fazą 1 a 2 do PE. Szacowanie możliwości zadziałania bezpiecznika, pomiaru impedancji linii oraz przewidywanego prądu zwarciowego.

• Kontrola IMD: Izolacja IMD, upływ doziemny ELM, kontrolowanie urządzeń monitorujących zabezpieczenia różnicowoprądowe ELM.

• Konfiguracja IMD: Wyzwalanie alarmu, test wyzwolenia i regulacja.

FunkcjaZakres pomiarowyRozdzielczośćDokładność
Napięcie0 V … 550 V1 V±(2% w.w.* + 2 cyfry)
Częstotliwość0.00 Hz … 9.99 Hz
10.0 Hz … 499.9 Hz
0.01 Hz
0.1 Hz
±(0.2 % w.w. + 1 cyfra)
Kolejność faz (PN EN 61557-7)1.2.3 albo 3.2.1
Impedancja linii (PN EN 61557-3)0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
0.01 Ω
0.1 Ω
±(5 % w.w. + 5 cyfr)
Przewidywany prąd zwarciowy (IPSC)0.00 A … 0.99 A
1.0 A … 99.9 A
100 A … 999 A
1.00 kA … 99.99 kA
100 kA … 199 kA
0.01 A
0.1 A
1 A
10 A
1000 A
±(5 % w.w. + 5 cyfr)
Pomiar pierwszego prądu
uszkodzeniowego (ISFL)
0.0 mA … 19.9 mA0.1 mA±(5 % w.w. + 3 cyfry)
Próg wskazujący rezystancji izolacji5 kΩ … 640 Ω5 kΩWartości wskazujące
do 128 kroków
Kategoria przepięciowaCAT III / 600 V; CAT IV / 300 V
Stopień ochronyPodwójna izolacja
Wymiary230 x 103 x 115 mm
Masa1.1 kg

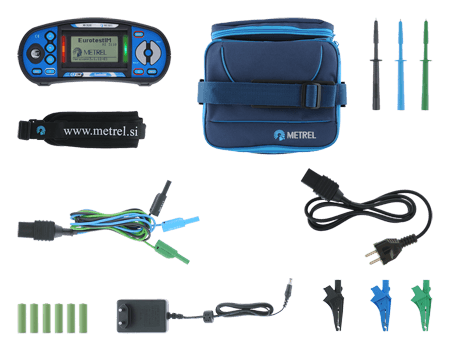

ZESTAW STANDARDOWY MI 3110

• Miernik MI 3110 EurotestIM

• Futerał

• Przewód sieciowy - pomiarowy

• Przewody pomiarowe, 3 x 1.5 m

• Sondy pomiarowe, 3 szt.

• Krokodylki, 3 szt.

• Zestaw pasków do komfortowego noszenia miernika

• Przewód RS232-PS/2

• Przewód USB
• Zestaw akumulatorków NiMH

• Zasilacz • Program Metrel ES Manager

• Skrócona instrukcja obsługi

• Instrukcja obsługi na płycie CD

• Świadectwo wzorcowania

ZESTAW STANDARDOWY MI 3110 EurotestIM

ZESTAW STANDARDOWY MI 3110 EurotestIM

Funkcjonalność:

 • PN-EN 61557



Inne normy:

• PN-EN 60364-4-41

• BS 7671

• AS/NZS 3017

Kompatybilność elektromagnetyczna:

• PN-EN 61326-1 • PN-EN 61326-2-2



Bezpieczeństwo:

• PN-EN 61010 -1

• PN-EN 61010-2-030

• PN-EN 61010-031

• Bezpieczeństwo i funkcjonowanie instalacji elektrycznych IT w przemyśle i szpitalach.

• Podłączanie agregatów prądotwórczych.

• Sprzęt pożarniczy, generatory, pompy.

• Pojazdy wojskowe i generatory.

• Pojazdy policyjne i generatory.

• Budowy i prace terenowe.

• Wozy transmisji TV / SAT.

• Bezpieczeństwo instalacji na lotniskach, halach sportowych, targach.

• Łodzie i statki.

• Kopalnie i przemysł ciężki.

• Strojenie i kalibracja urządzeń IMD.



  • Wzorcowanie Miernika

    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych.Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja

    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.

ZESTAW METREL

MI 3110 EurotestIM

2 769 PLN  +VAT
