Metrel MI 3102 H BT EurotestXE 2,5kV



WIELOFUNKCYJNY MIERNIK INSTALACJI ELEKTRYCZNYCH



Model Metrel MI 3102 H BT EurotestXE 2,5kV jest wielofunkcyjnym przyrządem pomiarowym, wykonującym wszystkie niezbędne pomiary w instalacjach elektrycznych niskiego napięcia zgodnie z normą PN-EN 61557, włącznie z pomiarami rezystancji izolacji napięciem do 2,5 kV (zakres pomiarowy do 20GΩ) i obliczaniem współczynnika PI oraz DAR.



Dodatkowo przyrząd MI 3102 H BT EurotestXE 2,5kV pozwala:

  • Monitorować napięcie w czasie rzeczywistym
  • Sprawdzać kolejność następstwa faz
  • Mierzyć rezystancję uziemienia
  • Natężenie oświetlenia oraz prąd (wartość TRMS)

 W mierniku zostały zaimplementowane charakterystyki zabezpieczeń nadprądowych oraz wyłączników różnicowoprądowych RCD, co pozwala na natychmiastową ocenę wyniku pomiaru (Pozytywny/Negatywny). Wszystkie wyniki można łatwo zapisać w pamięci, a następnie skopiować do komputera PC za pomocą oprogramowania Metrel Electrical Safety Manager (dostępne w wyposażeniu standardowym) w celu ich obróbki oraz przygotowania raportu.



  • Rezystancja izolacji napięciem DC 50 V do 2,5 kV i obliczanie współczynnika PI, DAR
  • Ciągłość przewodów PE z prądem pomiarowym 200 mA DC ze zmianą polaryzacji
  • Ciągłość przewodów PE z prądem pomiarowym 7 mA DC bez wyzwalania wyłączników RCD
  • Ciągłość w funkcji RPE z 200 mA AC na wyjściu
  • Impedancja linii/pętli zwarcia
  • Impedancja pętli bez wyzwolenia wyłącznika RCD
  • Napięcie i częstotliwość TRMS
  • Kolejność następstwa faz
  • Moc i harmoniczne
  • Pomiar wyłączników RCD (ogólny i selektywny, typ AC, A, F)
  • Rezystancja uziemienia: 3 przewodowo i metodą 2 cęgową (opcja: A 1018+A 1019)
  • Rezystywność gruntu (opcja: Ro-adapter)
  • Prąd upływu TRMS i prąd obciążenia (opcja: A 1019)
  • Natężenie oświetlenia (opcja: A 1172/A 1173)
  • Predefiniowane proste testy AUTOSEQUENCE®: Auto TT (U, Zln, Zs, Uc), Auto TN/RCD (U, Zln, Zs, Rpe), Auto TN (U, Zln, Zlpe, Rpe)
  • Zakres izolacji: Szeroki zakres napięć pomiarowych izolacji od 100 V do 2500 V, odczyt do 20 GΩ.
  • Diagnostyka izolacji: Obliczanie Indeksu Polaryzacji (PI) i Współczynnika Absorpcji Dielektryka (DAR).
  • Pomiar mocy i analiza harmonicznych.
  • Wbudowane ekrany pomocy.
  • Wbudowane tabele bezpieczników dla automatycznej oceny pomiaru impedancji linii / pętli.
  • Monitorowanie w czasie rzeczywistym wszystkich 3 napięć.
  • Automatyczna zmiana polaryzacji przy pomiarze ciągłości.
  • Blokada wyzwolenia RCD: Impedancja linii bez wyzwalania wyłączników różnicowo-prądowych.
  • Wbudowana ładowarka i akumulatorki  w standardzie.
  • Auto RCD: Automatyczny pomiar RCD.
  • Komunikacja Bluetooth z PC, tabletami  i smartfonami z systemem Android.
  • Program Metrel ES Manager dla pobrania wyników pomiarów i tworzenia raportów.
  • Aplikacja EuroLink Android: Aplikacja dla systemu Android do zarządzania danymi w terenie (opcjonalnie).
CIĄGŁOŚĆ
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Prąd testowy 7 mA 2-przewody 0.00 Ω ... 19.99 Ω
20.0 Ω ... 1999 Ω
0.1 Ω
1 Ω
±(5 % wartości wskazanej + 5 cyfr)
Prąd testowy 200 mA 2-przewody 0.00 Ω ... 19.99 Ω
20.0 Ω ... 99.9 Ω
100.0 Ω ... 1999 Ω
0.01 Ω
0.1 Ω
1 Ω
±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.)

REZYSTANCJA IZOLACJI
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Napięcie testowe 50/100/250 V 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 99.9 MΩ
100.0 MΩ ... 199.9 MΩ
0.01 MΩ

0.1 MΩ
±(5 % w.w. + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.)
Napięcie testowe 500/1000 V 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 99.9 MΩ
200 MΩ ... 999 MΩ
0.01 MΩ
0.1 MΩ
1 MΩ
±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
Napięcie testowe 2500 V 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ
200 MΩ ... 999 MΩ
1.00 GΩ ... 19.99 GΩ
0.01 MΩ
0.1 MΩ
0.1 MΩ
0.01 GΩ
±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
±(10 % w.w.)

ANALIZA IZOLACJI
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Obliczanie współczynnika
PI, DAR, DD
Tylko dla napięcia testowego 500/1000/2500 V
0.01 MΩ ... 9.99 MΩ
10.0 MΩ ... 100 MΩ
0.01 MΩ
0.1 MΩ
±(5 % w.w. + 2 cyfry)
±(5 % w.w.)

RCD
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Napięcie
dotykowe
0.00 V ... 19.99 V
20.0 V ... 99.9 V
0.1 V (-0%/±15 %) w.w. ± 10 cyfr
(-0%/±15 %) w.w.
Czas wyzwolenia 0.00 ms ... 40.0 ms
0.0 V ... maks.czas
0.1 ms ±1 ms
±3 ms
Prąd wyzwolenia 0.2xI∆N ... 1.1xI∆N (AC)
0.2xI∆N ... 1.5xI∆N (A) I∆N ≥30 mA)
0.2xI∆N ... 2.2xI∆N (A) I∆N
0.05xI∆N ±0.1xI∆N

IMPEDANCJA
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Zline L-L, L-N Ipsc 0.00 Ω ... 9.99 Ω
10.0 Ω ... 99.9 Ω
100 Ω ... 999 Ω
1.00 kΩ ... 9.99 kΩ
0.01 Ω
0.1 Ω
1 Ω
10 Ω
±(5 % w.w. + 5 cyfr)

±(10 % w.w.)
Zloop L-PE, Ipfc 0.00 Ω ... 9.99 Ω
10.0 Ω ... 99.9 Ω
100 Ω ... 999 Ω
1.00 kΩ ... 9.99 kΩ
0.01 Ω
0.1 Ω
1 Ω
10 Ω
±(5 % w.w. + 5 cyfr)

±(10 % w.w.)

NAPIĘCIE
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
TRMS 0 … 550 V 1V ±(2 % w.w. + 2 cyfr)
Częstotliwość 0.00 Hz .. 9.99 Hz
10.0 Hz ... 499.9 Hz
0.01 Hz
0.1 Hz
±(0.2 % w.w. + 1 cyfra)

PRĄD
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
TRMS, AC z A1018 0.0 mA ... 99.9 mA
100 mA ... 999 mA
1.00 A ... 19.99 A
0.1 mA
1 mA
0.01 A
±(5 % w.w. + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
TRMS, AC z A1019 0.0 mA ... 99.9 mA
100 mA ... 999 mA
1.00 A ... 19.99 A
0.1 mA
1 mA
0.01 A
wskazujący
±(5 % w.w.)
±(3 % w.w.)
TRMS, AC/DC z A1391, zakres=40A 0.00 A ... 1.99 A
2.00 A ... 19.99 A
20.0 A ... 39.9 A
0.01 A
0.01 A
0.1 A
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.)
TRMS, AC/DC z A1391, zakres = 300A 0.00 A ... 19.99 A
20.0 A ... 39.9 A
40.0 A ... 299.9 A
0.01 A
0.01 A
0.1 A
wskazujący
±(3 % w.w. + 5 cyfr)

REZYSTANCJA UZIEMIENIA
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
3 przewodowo 0.00 Ω ... 19.99 Ω
20.0 Ω ... 199.9 Ω
200.0 Ω ... 9999 Ω
0.01 Ω
0.1 Ω
1 Ω
±(5 % w.w. + 5 cyfr)
2 cęgowo 0.00 Ω ... 19.99 Ω
20.0 Ω ... 30.0 Ω
30.1 Ω ... 99.9 Ω
0.01 Ω
0.1 Ω
0.1 Ω
±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.)
Rezystywność gruntu 0.0 Ωm … 99.9 Ωm
100 Ωm ... 999 Ωm
1.00 kΩm ... 9.99 kΩm
10.0 kΩm ... 99.9 kΩm
0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm
±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ

NATĘŻENIE OŚWIETLENIA
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Typ B 0.01 lux ... 19.99 lux
20.0 lux ... 199.9 lux
200 lux ... 1999 lux
2.00 klux ... 19.99 klux
0.01 lux
0.1 lux
1 lux
10 lux
±(5 % w.w. + 2 cyfry)

±(5 % w.w.)
Typ C 0.01 lux ... 19.99 lux
20.0 lux ... 199.9 lux
200 lux ... 1999 lux
2.00 klux ... 19.99 klux
0.01 lux
0.1 lux
1 lux
10 lux
±(10 % w.w. + 3 cyfry)

±(10 % w.w.)

Dane ogólne
Zasilanie 9 VDC (6x1.5 V bateria lub akumulatorek, rozmiar AA)
Kategoria przepięciowa 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
Klasa ochrony Podwójna izolacja
Komunikacja BT, USB, RS232
Masa 1.3 kg
Wymiary 230 x 103 x 115 mm

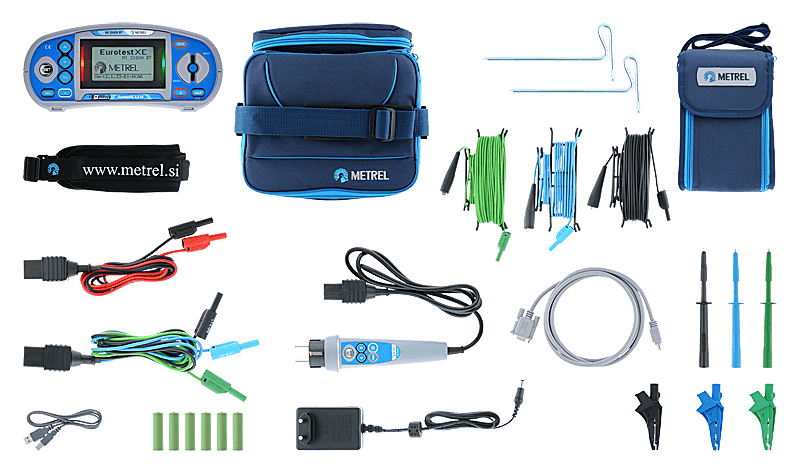

ZESTAW STANDARDOWY MI 3102H BT

  • Miernik EurotestXE 2,5 kV
  • Wtyczka Commander, 1.5 m
  • Przewody pomiarowe 2.5 kV, 2 x 1.5 m
  • Przewody pomiarowe, 3 x 1.5 m
  • Zestaw do pomiaru uziemienia, 3-przewody, 20 m (przewód pomiarowy, 4 m; 2 x przewód m pomiarowy, 20 m; 2 x sonda pomiarowa)
  • Ładowarka + 6 akumulatorków NiMH, typ AA
  • Oprogramowanie Metrel Electrical Safety Manager do tworzenia raportów z pomiarów
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Przewód RS232 - PS/2
  • Przewód USB
  • Pasek na szyję
  • Futerał
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi na płycie CD
  • Świadectwo wzorcowania
ZESTAW STANDARDOWY MI 3102H BT

ZESTAW STANDARDOWY MI 3102H BT

Funkcjonalność:

  • PN-EN 61557



Inne normy:

  • PN-EN 60364
  • PN-EN 61008
  • PN-EN 61009
  • PN-EN 60755
  • BS 7671
  • AS/NZ 3760
  • CEI 64.8
  • HD 384
  • VDE 413

Kompatybilność elektromagnetyczna:

  • PN-EN 61326



Bezpieczeństwo:

  • PN-EN 61010-1
  • PN-EN 61010-031
  • PN-EN 31010-2-030
  • PN-EN 31010-2-032
  • Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia.
  • Testowanie rezystancji izolacji transformatorów, silników, przewodów,maszyn, itp.
  • Analiza starzenia się izolacji.
  • Testowanie instalacji jedno i wielofazowych.
  • Testowanie instalacji w układach sieci TT, TN i IT.
  • Wzorcowanie Miernika
    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja
    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.
  • Szkolenia
    Szkolenia odbywają się w siedzibie firmy Merserwis w Warszawie przy ulicy Gen. Wł. Andersa 10, w sali konferencyjnej pozwalającej na komfortowe przeprowadzenie szkoleń 3-4 osobowych grup. Po wcześniejszym ustaleniu istnieje również możliwość przeprowadzenia szkolenia u klienta. Zyskaj 50% rabatu na jednorazowe szkolenie z obsługi dla grupy maks. 3 osób, realizowane w siedzibie firmy Merserwis w ciągu roku od zakupu miernika. W celu poznania szczegółów prosimy o kontakt.

ZESTAW METREL MI 3102H BT

MI 3102 H BT EurotestXE 2,5kV + Program PC + Gwarancja do 3 lat*!

5 249 PLN +VAT
