Metrel MI 3121 H SMARTEC



MIERNIK REZYSTANCJI IZOLACJI 2,5kV



Smartec MI 3121H 2,5kV to przenośny miernik służący do kompleksowej diagnostyki stanu izolacji oraz pomiaru ciągłości. Dzięki możliwości wykonywania pomiaru izolacji napięciem do 2.5kV (zakres pomiarowy do 100GOhm) oraz obliczaniu współczynników PI oraz DAR idealnie nadaję się do pomiarów kabli, transformatorów prądowych i napięciowych, silników elektrycznych itd.

Dzięki opcji konfigurowanie poprawności wyników, pozwala na ocenę wyniku bezpośrednio po wykonaniu pomiaru typu Dobry / Zły, sygnalizowanej segmentem wyraźnych diod LED w kolorach zielonym i czerwonym. Dodatkowo obudowa wyposażona jest w magnetyczny uchwyt pozwalający na przytwierdzenia miernika do metalowych powierzchni i jego łatwą obsługę.

  • Pomiar rezystancji izolacji napięciem DC do 2,5kV
  • Obliczanie PI oraz DAR
  • Ciągłość przewodu ochronnego prądem 200mA oraz polaryzacji kabla
  • Ciągłość przewodu ochronnego prądem 7mA (pomiar ciągły) bez wyzwalania RCD
  • Pomiar napięcia TRMS i częstotliwości
  • Duży zakres pomiarowy: do 100GΩ z napięciem pomiarowym od 100 do 2500V
  • Diagnostyka stanu izolacji: Obliczanie współczynników PI oraz DAR ułatwiających ocenę degradacji izolacji.
  • Zacisk GUARD: do eliminacji powierzchniowych prądów upływowych.
  • Zmiana polaryzacji: automatyczna zamiana polaryzacji przy pomiarze ciągłości.
  • Analogowa skala: wyniki pomiarów przedstawiane są w postaci cyfrowej i na skali analogowej.
  • Własne wartości graniczne: jeśli ustalono wartości poprawnych wyników, segmenty LED będą informować bezpośrednio po pomiarze czy wynik jest Dobry lub Zły.
  • Bezpieczeństwo: pomiary CAT IV
  • Wbudowana ładowarka akumulatorów: miernik posiada wbudowaną ładowarkę i w zestawie oferowany jest z kompletem akumulatorów.
  • Pamięć: Dwu poziomowa pamięć do zapisu wyników i parametrów.
  • Komunikacja: Za pomocą portów USB/RS232 wyniki pomiarów mogą być przesłana do komputera PC z oprogramowaniem EuroLink Pro.
  • Łatwość obsługi: Duży, wyraźny wyświetlacz LCD oraz duże przyciski pozwalają na łatwą i intuicyjną obsługę (nawet w rękawicach).
  • Magnetyczny uchwyt: uwalnia ręce po przymocowaniu do metalowej powierzchni.
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji
(PN-EN 61557-2) 		U = 500, 1000, 2500 VDC:
R: 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 199.9 MΩ
200 MΩ … 999 MΩ
1.00 GΩ … 4.99 GΩ
5.00 GΩ … 19.99 GΩ
20.0 GΩ … 99.9 GΩ
U = 100, 250 VDC:
R: 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 199.9 MΩ
200 MΩ … 999 MΩ
0.01MΩ
0.1MΩ
1 MΩ
10 MΩ
10 MΩ
100 MΩ

0.01 MΩ
0.1 MΩ
1 MΩ
±(5 % wartości wskazanej + 3 cyfry)
±5 % w.w.
±5 % w.w.
±10 % w.w.
±20 % w.w.
±20 % w.w.

±(5 % w.w. + 3 cyfry)
±10 % w.w.
±20 % w.w.
Obliczanie PI, DAR 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5 % w.w. + 2 cyfry)
±5 % w.w.
Ciągłość przewodu PE
prądem 200 mA ze
zmianą polaryzacji
(PN-EN 61557-4) 		0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200 Ω … 1999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(3 % w.w. + 3 cyfry)
±5 % w.w.
±10 % w.w.
Pomiar małych
rezystancji prądem
7 mA (pomiar ciągły) 		0.0 Ω … 19.9 Ω
20 Ω … 1999 Ω		 0.1 Ω
1 Ω		 ±(5 % w.w. + 3 cyfry)
±10 % w.w.
Napięcie 0.0 V … 99.9 V
100 V … 550 V		 0.1 V
1 V		 ±(3 % w.w. + 3 cyfry)
Częstotliwość 0.00 Hz … 19.99 Hz
20.0 Hz … 199.9 Hz
200 Hz … 500 Hz		 0.01 Hz
0.1 Hz
1 Hz		 ±(0.2 % w.w. + 1 cyfra)
Zasilanie 6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa CAT III / 600 V; CAT IV / 300 V
Klasa ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 140 x 230 x 80 mm
Masa 0.85 kg

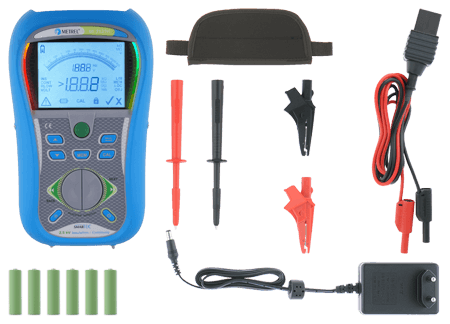

ZESTAW STANDARDOWY MI 3121H

  • Miernik Smartec 2,5 kV Izolacja / Ciągłość
  • Pasek na rękę
  • Przewody pomiarowe, 2 x 1.5 m
  • Sondy pomiarowe, 2 szt. (czarna, czerwona)
  • Krokodylki, 2 szt. (czarny, czerwony)
  • Zasilacz + 6 akumulatorków NiMH, typ AA
  • Instrukcja obsługi na płycie CD
  • Skrócona instrukcja obsługi
  • Świadectwo wzorcowania
ZESTAW STANDARDOWY MI 3121H SMARTEC

ZESTAW STANDARDOWY MI 3121H SMARTEC

Funkcjonalność:

  • PN-EN 61557 Parts 1,2, 4, 10
  • PN-EN 60364 VDE 100
  • BS 7671 17th edition
  • CEI 64.8

Kompatybilność elektromagnetyczna:

  • PN-EN 61326-1

Bezpieczeństwo:

  • PN-EN 61010-1
  • PN-EN 61010-031
  • Pomiar rezystancji izolacji transformatorów, silników, kabli, maszyn itd.
  • Testowanie instalacji CAT IV (instalacje po stronie nadawczej, parki przemysłowe itd.)
  • Nadzorowanie stanu izolacji
  • Testowanie ciągłości przewodów ochronnych oraz połączeń ochronnych systemów zasilania
  • Wzorcowanie Miernika
    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja
    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.
  • Szkolenia
    Szkolenia odbywają się w siedzibie firmy Merserwis w Warszawie przy ulicy Gen. Wł. Andersa 10, w sali konferencyjnej pozwalającej na komfortowe przeprowadzenie szkoleń 3-4 osobowych grup. Po wcześniejszym ustaleniu istnieje również możliwość przeprowadzenia szkolenia u klienta. Zyskaj 50% rabatu na jednorazowe szkolenie z obsługi dla grupy maks. 3 osób, realizowane w siedzibie firmy Merserwis w ciągu roku od zakupu miernika. W celu poznania szczegółów prosimy o kontakt.



ZESTAW METREL MI 3121 H SMARTEC

1 829 PLN +VAT
