Metrel MI 3122 SMARTEC



MIERNIK IMPEDANCJI PĘTLI ZWARCIA I RCD



Metrel MI 3122 SMARTEC Impedancja / RCD został zaprojektowany z myślą o pomiarach instalacji pod napięciem. Miernik posiada wbudowane tabele charakterystyk bezpieczników oraz RCD co pozwala na ocenę wyniku pomiaru impedancji na zgodność z przepisami. Funkcja monitoringu napięcia pozwala na kontrolę wartości 3 napięć jednocześnie. Posiada funkcję oceny wyniku pomiaru typu POZYTYWNY/NEGATYWNY z sygnalizacją diodami LED na ZIELONO / CZERWONO, które umieszczono po bokach wyświetlacza.

Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3122 pozwala na:

  • Test RCD
  • Pomiar impedancji pętli/linii
  • Napięcia AC
  • Częstotliwości i kolejności faz zgodnie z normą PN-EN 61557
  • Impedancja linii
  • Impedancja pętli zwarcia
  • Impedancja pętli z blokadą wyzwolenia RCD
  • Napięcie TRMS i częstotliwość
  • Kolejność faz
  • Testowanie RCD (ogólne i selektywne typu AC, A)
  • Ekrany pomocy: Miernik posiada wbudowane ilustracje wyjaśniające podłączenia do sieci podczas pomiaru.
  • Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne.
  • Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm.
  • Monitorowanie napięcia online: Pozwala na podgląd wartości napięcia instalacji w czasie rzeczywistym.
  • Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu w celu ich dalszego przetwarzania.
  • Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie do ewentualnych zmian w normach dotyczących pomiarów.
  • Blokada wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
  • Ładowarka i akumulatorki: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA.
  • Auto RCD: Automatyczna procedura pomiaru RCD.
  • Łatwość użycia: Duży wyraźny ekran LCD i przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych.
  • Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes, którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne podtrzymywanie sond.
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Testowanie RCD
(PN-EN 61557-6)		 IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
- Mnożnik dla IΔN x 0.5; x 1; x 2; x 5
- Napięcie dotykowe UC 0.0 V … 19.9 V
20.0 V … 99.9 V		 0.1 V
0.1 V		 (-0%/+15%) wartości wskazanej± 10 cyfr
(-0%/+15%) w.w.
- Prąd wyzwolenia (0.2 … 1.1) x IΔN (typ AC )
(0.2 … 1.5) x IΔN (typ A, IΔN ≥ 30 mA)
(0.2 … 2.2) x IΔN (typ A, IΔN < 30 mA)		 0.05 x IΔN
0.05 x IΔN
0.05 x IΔN		 ± 0.1x IΔN
± 0.1x IΔN
± 0.1x IΔN
- Czas zadziałania 0.0 ms … 40.0 ms
0.0 ms … maks. czas		 0.1 ms
0.1 ms		 ± 1 ms
± 3 ms
Impedancja pętli
(PN-EN 61557-3)		 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)
±(5 % w.w. + 5 cyfr)
±10 % w.w.
±10 % w.w.
Impedancja linii
(PN-EN 61557-3)		 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)
±(5 % w.w. + 5 cyfr)
±10 % w.w.
±10 % w.w.
Napięcie 0 V … 550 V 1 V ±(2 % w.w. + 2 cyfry)
Częstotliwość 15.0 Hz … 499.9 Hz 0.1 Hz ±(0.2 % w.w. + 1 cyfra)
Kolejność następstwa faz (PN-EN 61557-7) 1.2.3 lub 3.2.1
Zasilanie 6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa CAT III / 600 V; CAT IV / 300 V
Stopień ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 140 x 230 x 80 mm
Masa 0.93 kg

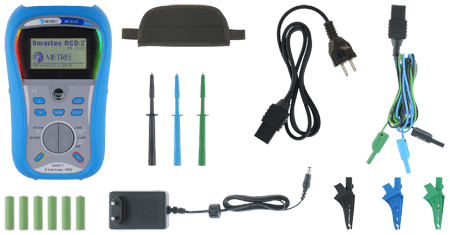

ZESTAW STANDARDOWY MI 3122

• Miernik MI 3122 Smartec Impedancja / RCD

• Pasek na rękę do komfortowego trzymania miernika

• Przewód pomiarowy z wtyczką Schuko

• Przewody pomiarowe, 3 x 1.5 m
• Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona) • Krokodylki, 3 szt. (niebieski, czarny, zielony)

• Zasilacz + 6 akumulatorków NiMH, typ AA

• Instrukcja obsługi na płycie CD

• Skrócona instrukcja obsługi w formie papierowej

• Świadectwo wzorcowania

ZESTAW STANDARDOWY MI 3122 SMARTEC

ZESTAW STANDARDOWY MI 3122 SMARTEC

Funkcjonalność:

  • PN-EN 61557

Inne normy:

  • PN-EN/HD 60364
  • PN-EN 61008
  • PN-EN 61009
  • PN-EN/TR 60755
  • AS/NZ 3760
  • AS/NZ 3018
  • CEI 64.8
  • HD 384
  • BS 7671
  • VDE 0413

Kompatybilność elektromagnetyczna:

  • PN-EN 61326-1
  • PN-EN 61326-2-2



Bezpieczeństwo:

  • PN-EN 61010-1
  • PN-EN 61010-031
  • Odbiorcze i okresowe pomiary instalacji elektrycznych niskiego napięcia
  • Testowanie 1-fazowych i 3-fazowych sieci typu TT i TN
  • Wzorcowanie Miernika
    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja
    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.
  • Szkolenia
    Szkolenia odbywają się w siedzibie firmy Merserwis w Warszawie przy ulicy Gen. Wł. Andersa 10, w sali konferencyjnej pozwalającej na komfortowe przeprowadzenie szkoleń 3-4 osobowych grup. Po wcześniejszym ustaleniu istnieje również możliwość przeprowadzenia szkolenia u klienta. Zyskaj 50% rabatu na jednorazowe szkolenie z obsługi dla grupy maks. 3 osób, realizowane w siedzibie firmy Merserwis w ciągu roku od zakupu miernika. W celu poznania szczegółów prosimy o kontakt.



ZESTAW METREL MI 3122 SMARTEC

2 349 PLN +VAT
