Metrel MI 3108 EurotestPV


MIERNIK INSTALACJI ELEKTRYCZNYCH I FOTOWOLTAICZNYCH

Metrel MI 3108 EurotestPV to połączenie wielofunkcyjnego miernika parametrów instalacji elektrycznych i testera instalacji fotowoltaicznych.



Wykonuje kompletne pomiary instalacji elektrycznej zgodnie z normą PN-EN 61557, wykonuje wszystkie niezbędne pomiary wymagane przy jednofazowej instalacji fotowoltaicznej zawarte w normie PN-EN 62446 oraz dodatkowo pozwala na tworzenie charakterystyk I - U, obliczanie wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/ inwertera (1-fazowo).

Przyrząd został zaprojektowany do wymagających warunków pracy (do 1000V, 15 A DC). Aby znacznie zwiększyć bezpieczeństwo użytkownika MI 3108 EurotestPV dostarczany jest z sondą bezpieczeństwa, która za każdym razem zapewnia bezpieczne odłączenie przyrządu od instalacji.



Instalacje fotowoltaiczne:



Pomiary instalacji FW po stronie DC:

• Napięcie, prąd, moc, energia.

• Uoc napięcie przy rozwartym wejściu oraz Isc prąd zwarciowy.

• Krzywa I-U paneli i ogniw fotowoltaicznych.

• Irradiancja.

• Temperatura panelu fotowoltaicznego.



Pomiary instalacji FW po stronie AC:

• Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne.

• Wydajność paneli fotowoltaicznych, falownika, efektywności instalacji.

Instalacje fotowoltaiczne:



Obliczanie wartości STC: Zmierzone  z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach.

Graficzna prezentacja: Odwzorowanie wartości I - U ogniwa/panelu FW na ekranie LCD.

Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC.

Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW. • Instalacje elektryczne:

Auto RCD:  Automatyczna procedura pomiaru RCD.

Blokada wyzwalania RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD. • RCD typu B: Współpraca z wyłącznikami typu B.

Pomiar rezystancji uziemienia: Urządzenie wykonuje test rezystancji uziemienia metodą 3 przewodową.

Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji linii / pętli.

Monitorowanie online napięcia: Pozwala na podgląd napięcia 3-fazowego w czasie rzeczywistym.

Funkcja oscyloskopu: Graficzna prezentacja U / I w czasie rzeczywistym.

Analiza harmonicznych: Pomiar mocy 1-fazowo z analizą do 11 harmonicznej.

Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową.

Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny klucz Bluetooth.

PC SW Eurolink PRO: Znajdujący się w standardzie program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 V DC ... 999 V DC
0 V AC ... 999 V AC
I-V m.: 0 V DC ... 999 V DC
±(1.5% w.w. + 5 cyfr)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA ... 300 A DC
Invert. m.: 0.0 mA ... 300 A AC
I-V m.: 0.00 A ... 15 A DC
±(1.5% w.w. + 2 cyfry)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 3 cyfry)
Moc Panel m.: 0 ... 200 kW
I-V m.: 0 ... 15 kW
±(2.5% w.w. + 6 cyfr)
±(3% w.w. + 6 cyfr)
Energia 0.000 Wh - 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Harmoniczne Do 11
Irradiancja 0 ... 2000 W/m2±(5% w.w. + 6 cyfr)
Temperatura -10 °C ... + 85 °C±5 cyfr)

POMIARY INSTALACJI ELEKTRYCZNYCH
Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(PN-EN 61557-2)
U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(PN-EN 61557-2)
0.00 Ω ... 1999 Ω±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω ... 1999 Ω±(5% w.w. + 3 cyfry)
Impedancja pętli
(PN-EN 61557-3)
0.00 Ω ... 9.99 kΩ±(5% w.w. + 5 cyfr)
Impedancja linii
(PN-EN 61557-3)
0.00 Ω ... 9.99 kΩ±(5% w.w. + 5 cyfr)
Napięcie 0 VAC ... 550 VAC±(2% w.w. + 2 cyfry)
Częstotliwość 0.00 Hz ... 499.9 Hz±(0.2% w.w. + 1 cyfra)
Kolejność faz
(PN-EN 61557-7)
1.2.3 or 3.2.1
Test RCD (EN 61557-6) IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Napięcie dotykowe 0.0 V ... 99.9 V±(0% / +15 %) w.w.
Czas wyzwalania 0 ms ... maks. czas1 ms
Prąd wyzwalania 0.2 x IΔN ... 2.2 x IΔN±0.1 x IΔN
Rezystancja uziemienia
(PN-EN 61557-5)
0.00 Ω ... 9999 Ω±(5% w.w. + 5 cyfr)
Główne Jednostka głównaJednostka zdalna
Wyświetlacz LCD z podświetleniem, 128 x 64
Zasilanie Baterie AA 6 x 1.2 V
Kategoria przepięciowa 1000 V DC / CAT II
600 V / CAT II; 300 V / CAT IV
Klasa ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USBRS232
Wymiary 230 x 103 x 115 mm140 x 230 x 80 mm
Masa 1.3 kg1.0 kg


ZESTAW MI 3108 ST EurotestPV

  • Przyrząd pomiarowy Metrel MI 3108 EurotestPV
  • Miękka torba transportowa, 2 szt.
  • Wtyczka SCHUKO
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 - kabel PS/2
  • Oprogramowanie Metrel Electrical Safety Manager
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik na płycie CD
  • Świadectwo wzorcowania
  • Pyranometr
  • Sonda temperaturowa
  • Cęgi do pomiaru prądu AC / DC
  • Męskie i żeńskie wtyczki PV MC3/4

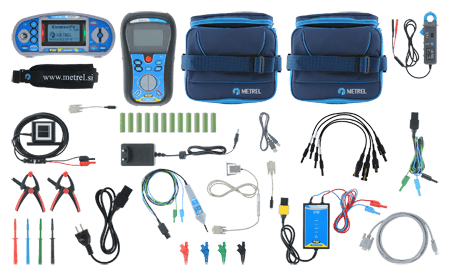

ZESTAW MI 3108 PS EurotestPV

  • Przyrząd pomiarowy Metrel MI 3108 EurotestPV
  • Miękka torba transportowa, 2 szt.
  • Wtyczka SCHUKO
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 - kabel PS/2
  • Oprogramowanie Metrel Electrical Safety Manager
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik na płycie CD
  • Świadectwo wzorcowania
  • Pyranometr
  • Sonda temperaturowa
  • Cęgi do pomiaru prądu AC / DC
  • Męskie i żeńskie wtyczki PV MC3/4
  • EurotestPV Remote - do zdalnej i jednoczesnej rejestracji parametrów paneli
  • Końcówka commander
  • Oprogramowanie PC Eurolink PRO Plus

Zestaw MI 3108 PS Eurotest PV

Miernik instalacji elektrycznych i fotowoltaicznych

Funkcjonalność:

• PN-EN 61557

• IEC 62446 (fotowoltaika) Inne normy

• BS 7671; PN-EN 61008; PN-EN 61009

• PN-EN 60364-4-41; AS/NZ 3760

Kompatybilność elektromagnetyczna:

• PN-EN 61326



Bezpieczeństwo:

• PN-EN 61010-1; PN-EN 61010-2-030

• PN-EN 61010-031; PN-EN 61010-2-032



• Testowanie, ocena efektywności i rozwiązywanie problemów z instalacjami fotowoltaicznymi.

• Pomiar mocy i wydajności energetycznej AC i DC.

• Pierwotne i okresowe testowanie domowych i przemysłowych instalacji.

  • Wzorcowanie Miernika

    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych.Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja

    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.

ZESTAW  METREL MI 3108 PS

Instalacje elektryczne + solarne

8 490 PLN

ZESTAW  METREL MI 3108 ST

Instalacje elektryczne + solarne, bez modułu zdalnego do irradiancji i temperatury

6 760 PLN  +VAT
