Metrel MI 3109 EurotestPV Lite MIERNIK INSTALACJI ELEKTRYCZNYCH I FOTOWOLTAICZNYCH

Metrel MI 3109 EurotestPV Lite jest przyrządem przeznaczonym do pomiarów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV). Pozwala na testowanie instalacji zgodnie z PN-EN 62446. Przyrząd umożliwia m.in. tworzenie charakterystyk I - U, przeliczanie parametrów do wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo lub opcjonalnie 3-fazowo).
Metrel MI 3109 został zoptymalizowany pod kątem pomiarów instalacji PV dlatego posiada funkcję Autotestu wykonującego sekwencję podstawowych pomiarów za pomocą pojedynczego przycisku. Doskonale nadaje się do pomiarów odbiorczych, okresowych czy oceny efektywności instalacji PV. Wraz z opcjonalnym wyposażeniem oferuje taką samą funkcjonalność pomiarową instalacji fotowoltaicznych jak model MI 3108 EurotestPV (bez pomiaru parametrów instalacji elektrycznych).



Pomiary instalacji PV po stronie DC:

  • Rezystancja izolacji
  • Ciągłość przewodów ochronnych
  • Napięcie, prąd, moc, energia
  • Uoc - napięcie otwartego obwodu oraz Isc prąd zwarciowy
  • Charakterystyka I-U stringów i modułów fotowoltaicznych
  • Irradiancja
  • Temperatura panelu fotowoltaicznego

Pomiary instalacji PV po stronie AC:

  • Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne
  • Obliczanie wydajności paneli fotowoltaicznych, falownika, efektywności instalacji
    • Pomiar izolacji i krzywej I-U w jednym przyrządzie: MI 3109 pozwala na wykonanie pomiaru izolacji do 1000V w celu potwierdzenia bezpieczeństwa instalacji FW oraz pomiar krzywej I-U niezbędnej do oceny efektywności i rozwiązywania problemów z panelami i ogniwami FW.
    • Autotest: Zadaniem tej funkcji jest wykonanie kompletnego pomiaru instalacji fotowoltaicznej zgodnie z normą PN-EN 62446 paneli i ogniw. Po jednorazowym naciśnięciu przycisku wykonywany jest pomiar:
      - rezystancji izolacji pomiędzy dodatnim (+) wyjściem i uziemieniem
      - rezystancji izolacji pomiędzy ujemnym (-) wyjściem i uziemieniem
      - napięcia przy rozwartym obwodzie
      - prądu zwarciowego
    • Obliczanie wartości STC: Zmierzone z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych) umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach.
    • Pomiary wydajności:  2 wartości napięciowe i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC.
    • Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW.
    • Graficzna prezentacja: odwzorowanie wartości I-V ogniwa/panelu FW na ekranie LCD.
    • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową.
    • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z Android przez opcjonalny klucz Bluetooth.
    • PC SW Eurolink PRO: Znajdujący się w standardzie program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.
    POMIARY INSTALACJI FOTOWOLTAICZNYCH
    Funkcja Zakres pomiarowy Dokładność
    Napięcie 0 V DC ... 999 V DC
    0 V AC ... 999 V AC
    I-V m.: 0 V DC ... 999 V DC    		 ±(1.5% wartości wskazanej + 5 cyfr)
    ±(1.5% w.w. + 3 cyfry)
    ±(2% w.w. + 2 cyfry)
    Prąd Panel m.: 0.0 mA ... 300 A DC
    Invert. m.: 0.0 mA ... 300 A AC
    I-V m.: 0.00 A ... 15 A DC    		 ±(1.5% w.w. + 2 cyfry)
    ±(1.5% w.w. + 3 cyfry)
    ±(2% w.w. + 3 cyfry)
    Moc Panel m.: 0 ... 200 kW
    I-V m.: 0 ... 15 kW    		 ±(2.5% w.w. + 6 cyfr)
    ±(3% w.w. + 6 cyfr)
    Energia 0.000 Wh - 1999 kWh
    Krzywa U/I 1000 V / 15 A / 15 kW
    Irradiancja 0 ... 2000 W/m2 ±(5% w.w. + 6 cyfr)
    Temperatura -10 °C ... + 85 °C ±5 cyfr)

    POMIARY INSTALACJI ELEKTRYCZNYCH
    Funkcja Zakres pomiarowy Dokładność
    Rezystancja izolacji
    (EN 61557-2)     		U = 50, 100, 250 VDC:
    R: do 199.9 MΩ
    U = 500 VDC, 1 kVDC:
    R: do 999 MΩ    		 ±(5% w.w. + 3 cyfry)
    ±(5% w.w. + 3 cyfry)
    Ciągłość, 200 mA
    (EN 61557-2)     		0.00 Ω ... 1999 Ω ±(3% w.w. + 3 cyfry)
    Ciągłość, 7mA 0.0 Ω ... 1999 Ω ±(5% w.w. + 3 cyfry)

    Dane ogólne
    Główne Jednostka główna Jednostka zdalna
    Wyświetlacz LCD z podświetleniem, 128 x 64
    Zasilanie Baterie AA 6 x 1.2 V
    Kategoria przepięciowa 1000 V DC / CAT II
    600 V / CAT II; 300 V / CAT IV
    Klasa ochrony Podwójna izolacja
    Porty komunikacyjne RS232 i USB RS232
    Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
    Masa 1.3 kg 1.0 kg


    ZESTAW MI 3109 ST EurotestPV Lite

    • MI 3109 EurotestPV Lite
    • Futerał
    • Uniwersalne przewody pomiarowe FW, 3 x 1.5 m
    • Przewód pomiarowy ciągłości, 2 x 1,5 m
    • Sondy pomiarowe, 3 szt. (czerwona, niebieska, zielona)
    • Krokodylki, 3 szt. (czerwony, niebieski, zielony)
    • Adaptery PW MC3/4 męski/żeński • Cęgi prądowe AC/DC
    • Zasilacz i 6 akumulatorków NiMH, typ AA
    • Przewód USB i RS232 - PS/2
    • Program PC EuroLink PRO
    • Pasek na szyję
    • Skrócona instrukcja
    • Instrukcja na CD
    • Świadectwo wzorcowania



    ZESTAW MI 3109 PS EurotestPV Lite

    • Przyrząd Metrel MI 3109 EurotestPV
    • Miękka torba transportowa, 2 szt.
    • Przewody pomiarowe PV uniwersalne, 3 x 1,5 m
    • Przewody pomiarowe PV do ciągłości, 2 x 1,5m
    • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
    • Krokodylki, 3 szt. (niebieski, czarny, zielony)
    • Męskie i żeńskie wtyczki PV MC3/4
    • Cęgi do pomiaru prądu AC / DC
    • Zasilacz + 6 akumulatorków NiMH typu AA
    • USB i RS232 - kabel PS/2
    • Oprogramowanie Metrel Electrical Safety Manager
    • Zestaw pasków
    • Skrócona instrukcja obsługi
    • Instrukcja obsługi i podręcznik na płycie CD
    • Świadectwo wzorcowania
    • EurotestPV Remote - do zdalnej i jednoczesnej rejestracji parametrów paneli
    • Fotowoltaiczna sonda bezpieczeństwa
    • Pyranometr do pomiaru irradiancji
    • Czujnik do pomiaru temperatury panelu
    • Miękka torba transportowa
    • Oprogramowanie PC SW Eurolink PRO Plus

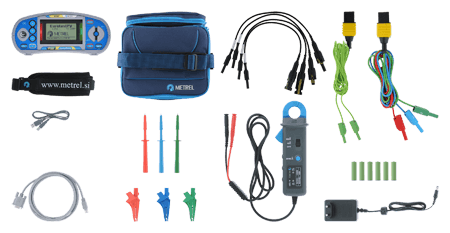

    Zestaw MI 3109 PS Eurotest PV

    Zestaw MI 3109 PS Eurotest PV

    Miernik instalacji elektrycznych i fotowoltaicznych

    Funkcjonalność:

    • PN-EN 61557
    • IEC 62446 (fotowoltaika)

    Inne normy:

    • BS 7671; PN-EN 61008; PN-EN 61009
    • PN-EN 60364-4-41; AS/NZ 3760

    Kompatybilność elektromagnetyczna:

    • PN-EN 61326

    Bezpieczeństwo:

    • PN-EN 61010-1; PN-EN 61010-2-030
    • PN-EN 61010-031; PN-EN 61010-2-032



    • Testowanie bezpieczeństwa, ocena efektywności i rozwiązywanie problemów związanych z nieprawidłową pracą instalacji fotowoltaicznych
    • Pomiar mocy i efektywności energetycznej instalacji PV
    • Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji fotowoltaicznych
    • Wzorcowanie Miernika
      Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
    • Prezentacja
      Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.
    • Szkolenia
      Szkolenia odbywają się w siedzibie firmy Merserwis w Warszawie przy ulicy Gen. Wł. Andersa 10, w sali konferencyjnej pozwalającej na komfortowe przeprowadzenie szkoleń 3-4 osobowych grup. Po wcześniejszym ustaleniu istnieje również możliwość przeprowadzenia szkolenia u klienta. Zyskaj 50% rabatu na jednorazowe szkolenie z obsługi dla grupy maks. 3 osób, realizowane w siedzibie firmy Merserwis w ciągu roku od zakupu miernika. W celu poznania szczegółów prosimy o kontakt.

    ZESTAW  METREL MI 3109 PS Instalacje elektryczne + solarne

    9 999 PLN +VAT

    ZESTAW  METREL MI 3109 ST Instalacje solarne bez modułu zdalnego do irradiancji i temperatury

    5 899 PLN +VAT
