Metrel MI 3152 H EurotestXC 2,5kV Wielofunkcyjny miernik instalacji elektrycznych



MI 3152H EurotestXC 2,5kV jest nowej generacji przyrządem pomiarowym z bogatej oferty firmy Metrel. Znane z wcześniejszych modeli funkcje takie jak:

  • Wykonywanie kompletnych pomiarów bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/EN 61557
  • Funkcja automatycznych testów dla sieci w układach TN oraz TT poszerzone o pomiar rezystancji napięciem do 2,5 kV\

są teraz zarządzane z poziomu zupełnie nowego interfejsu bazującego na kolorowym, dotykowym wyświetlaczu.



Szeroki zakres funkcji obejmuje m.in.:

  • Monitorowanie napięcia online
  • Testowanie kolejności faz
  • Testowanie warystorów
  • Pomiary rezystancji uziemienia metodą 3-przewodową oraz 2-cęgową
  • Pomiar natężenia oświetlenia
  • Pomiar prądów upływu za pomocą cęgów (wart. TRMS)
  • Pomiar wyłączników RCD
  • Pomiary impedancji linii oraz pętli zwarcia
  • Kalkulacje współczynników PI oraz DAR



  • Rezystancja izolacji napięciem DC od 50V do 2500V; kalkulacje PI i DAR
  • Test warystora
  • Ciągłość połączeń ochronnych i wyrównawczych prądem 200mA DC
  • Ciągłość połączeń ochronnych i wyrównawczych prądem 7mA
  • Impedancja linii oraz pętli zwarcia - także połączone w jednej funkcji Z AUTO
  • Impedancja pętli zwarcia bez wyzwolenia wyłącznika RCD
  • Wartość TRMS napięcia oraz częstotliwości
  • Kolejność następstwa faz
  • Testowanie wyłączników RCD (ogólnego stosowania oraz selektywne, typ AC, A, F, MI RCD, EV RCD)
  • Rezystancja uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
  • Rezystywność gruntu za pomocą adaptera Ro (opcja)
  • Wartość TRMS prądów upływu oraz obciążenia (opcja)
  • Natężenie oświetlenia (opcja)
  • Impedancja pętli w wysokiej rozdzielczości (mΩ) (opcja)
  • Obsługa skanerów kodów kreskowych/ kodów QR
  • Autosekwencje oraz sprawdzanie funkcjonalne urządzeń zasilających pojazdy elektryczne (EVSE)
  • Określanie lokalizacji przewodów
  • Zdefiniowane automatyczne sekwencje testowe AUTOSEQUENCES®
  • Zdefiniowane testy automatyczne: Auto TT (U, Zln, Zs, Uc), Auto TN/RCD (U, Zln, Zs, Rpe), Auto TN (U, Zln, Zs, Rpe)
  • Wbudowane ekrany pomocy ze schematami połączeń.
  • Wbudowane charakterystyki zabezpieczeń do automatycznej oceny wyniku pomiaru impedancji linii/pętli zwarcia.
  • Monitorowanie napięcia na trzech złączach w czasie rzeczywistym Auto RCD.
  • Automatyczna zmiana polaryzacji przy pomiarze ciągłości.
  • Zautomatyzowana procedura testowania wyłączników RCD.
  • Automatyczna procedura pomiaru impedancji (Z AUTO).
  • Przewodnik po oględzinach.
  • Możliwość filtrowania funkcji pomiarowych pod kątem zastosowania
  • Akumulatory oraz ładowarka znajdują się w wyposażeniu standardowym.
  • Wbudowany moduł Bluetooth do komunikacji z komputerem PC lub urządzeniami mobilnymi.
  • Oprogramowanie Metrel ES Manager pozwala tworzyć struktury pomiarowe, przesyłać je do przyrządu, a także pobierać z przyrządu wyniki i tworzyć z nich raporty pomiarowe.
  • Wsparcie dla oprogramowania aMESM pozwalającego zarządzać pomiarami z poziomu urządzenia mobilnego (opcja)
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
CIĄGŁOŚĆ PRZEWODÓW OCHRONNYCH
Prądem 7 mA
2-przewodowo		 0.00 Ω ... 19.99 Ω
20.0 Ω ... 1999 Ω		 0.1 Ω
1 Ω		 ±(5 % w.w. + 3 cyfry)
Prądem 200 mA
2-przewodowo		 0.00 Ω ... 19.99 Ω
20.0 Ω ... 199.9 Ω
200.0 Ω ... 1999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.)
REZYSTANCJA IZOLACJI
Napięcie
50/100/250 V		 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 99.9 MΩ
100.0 MΩ ... 199.9 MΩ		 0.01 MΩ

0.1 MΩ		 ±(5 % w.w. + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.)
Napięcie
500/1000 V		 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ
200 MΩ ... 999 MΩ		 0.01 MΩ
0.1 MΩ
1 MΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
Napięcie
2500 V		 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ
200 MΩ ... 999 MΩ
1.00 GΩ ... 19.99 GΩ 		 0.01 MΩ
0.1 MΩ
1 MΩ
0.01 GΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
±(10 % w.w.)
TEST WYŁĄCZNIKÓW RCD
Napięcie dotykowe
(RCD Uc)		 0.00 V ... 19.99 V
20.0 V ... 99.9 V		 0.1 V (-0%/±15 %) w.w. ± 10 cyfr
(-0%/±15 %) w.w.
Czas zadziałania
(RCD (t))		 0.00 ms ... 40.0 ms
0.0 V ... maks. Czas		 0.1 ms ±1 ms
±3 ms
Prąd zadziałania
(RCD I Ramp),
pomiar prądem
narastającym		 0.2xIΔN ... 1.1xIΔN (AC)
0.2xIΔN ... 1.5xIΔN (A),
IΔN ≥30 mA)
0.2xIΔN ... 2.2xIΔN (A),
IΔN 0.2xIΔN ... 2.2xIΔN (B)		 0.05xIΔN ±0.1xIΔN
IMPEDANCJA
Impedancja linii (L-L, L-N)
oraz spodziewany prąd
zwarciowy Ipsc		 0.00 Ω ... 9.99 Ω
10.0 Ω ... 99.9 Ω
100 Ω ... 999 Ω
1.00 kΩ ... 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)


±(10 % w.w.)
Impedancja pętli zwarcia (L-PE)
oraz spodziewany prąd
zwarciowy Ipfc		 0.00 Ω ... 9.99 Ω
10.0 Ω ... 99.9 Ω
100 Ω ... 999 Ω
1.00 kΩ ... 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)

±(10 % w.w.)
NAPIĘCIE
TRMS 0 … 550 V 1 V ±(2 % w.w. + 2 cyfry)
Częstotliwość 0.00 Hz .. 9.99 Hz
10.0 Hz ... 499.9 Hz		 0.01 Hz
0.1 Hz		 ±(0.2 % w.w. + 1 cyfra)
PRĄD
TRMS, AC za pomocą A 1018 0.0 mA ... 99.9 mA
100 mA ... 999 mA
1.00 A ... 19.99 A		 0.1 mA
1 mA
0.01 A		 ±(5 % w.w. + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
TRMS, AC za pomocą A 1019 0.0 mA ... 99.9 mA
100 mA ... 999 mA
1.00 A ... 19.99 A		 0.1 mA
1 mA
0.01 A		 wskazanie poglądowe
±(5 % w.w.)
±(3 % w.w.)
TRMS, AC/DC za pomocą
A 1391, zakres=40 A		 0.00 A ... 1.99 A
2.00 A ... 19.99 A
20.0 A ... 39.9 A		 0.01 A
0.01 A
0.1 A		 ±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.)
TRMS, AC/DC za pomocą
A 1391, zakres=300 A		 0.00 A ... 19.99 A
20.0 A ... 39.9 A
40.0 A ... 299.9 A		 0.01 A
0.1 A
0.1 A		 wskazanie poglądowe
±(3 % w.w. + 5 cyfr)
REZYSTANCJA UZIEMIENIA
3 przewodowo 0.00 Ω ... 19.99 Ω
20.0 Ω ... 199.9 Ω
200.0 Ω ... 9999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(5 % w.w. + 5 cyfr)
2 cęgowo 0.00 Ω ... 19.99 Ω
20.0 Ω ... 30.0 Ω
30.1 Ω ... 39.9 Ω		 0.01 Ω
0.1 Ω
0.1 Ω		 ±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.)
Rezystywność gruntu 0.0 Ωm … 99.9 Ωm
100 Ωm ... 999 Ωm
1.00 kΩm ... 9.99 kΩm
10.0 kΩm ... 99.9 kΩm
100 kΩm ... 9999 kΩm		 0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm		 ±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ
NATĘŻENIE OŚWIETLENIA
Typ B 0.01 lux ... 19.99 lux
20.0 lux ... 199.9 lux
200 lux ... 1999 lux
2.00 klux ... 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(5 % w.w. + 2 cyfr)

±(5 % w.w.)
Typ C 0.01 lux ... 19.99 lux
20.0 lux ... 199.9 lux
200 lux ... 1999 lux
2.00 klux ... 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(10 % w.w. + 3 cyfr)

±(10 % w.w.)

Dane ogólne
Napięcie zasilania 9 VDC (6 baterii lub akumulatorków x1.5 V, rozmiar AA)
Kategoria przepięciowa 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
Klasa ochronności
 Podwójna izolacja
Porty komunikacyjne
 Bluetooth, USB, RS232
Masa 1.3 kg
Wymiary (dł. x wys. x szer.)
 230 x 103 x 115 mm

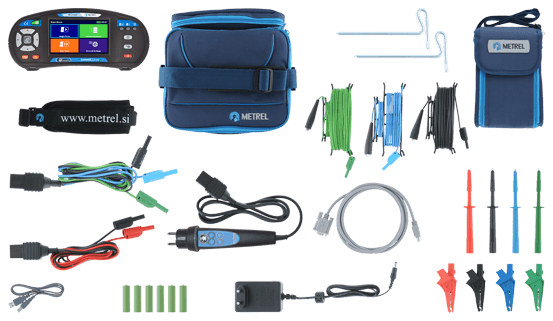

ZESTAW STANDARDOWY MI 3152H

  • Miernik EurotestXC 2,5 kV
  • Wtyczka commander, 1.5 m
  • Przewody pomiarowe 2,5 kV 2 x 1.5 m
  • Przewody pomiarowe, 3 x 1.5 m
  • Zasilacz + 6 akumulatorków NiMH, typ AA
  • Sondy pomiarowe, 4 szt. (niebieska, czarna, zielona, czerwona)
  • Krokodylki, 4 szt. (niebieski, czarny, zielony, czerwony)
  • Zestaw do pomiaru uziemień 20 m
  • Przewód RS232 - PS/2
  • Przewód USB
  • Futerał
  • Pasek na szyję
  • Oprogramowanie PC MES Manager ADVANCED
  • Skrócona instrukcja obsługi
  • Świadectwo wzorcowania


Funkcjonalność:

  • EN 61557; DIN 5032



Inne normy odniesienia:

  • IEC/EN/HD 60364-4-41
  • IEC/EN 61008
  • IEC/EN 61009; BS 7671
  • AS/NZ 301



Kompatybilność elektromagnetyczna (EMC):

  • IEC/EN 61326-1



Bezpieczeństwo:

  • IEC/EN 61010-1
  • IEC/EN 61010-031
  • IEC/EN 61010-2-030
  • IEC/EN 61010-2-032
  • Odbiorcze lub okresowe badania instalacji domowych i przemysłowych.
  • Badania instalacji w układach sieci TT oraz TN.
  • Obserwacje trendów izolacji.
  • Testowanie instalacji jednofazowych oraz wielofazowych.
  • Badania instalacji odgromowych.
  • Badania urządzeń zasilających pojazdy elektryczne (EVSE).
  • Wzorcowanie Miernika
    Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
  • Prezentacja
    Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia.
  • Szkolenia
    Szkolenia odbywają się w siedzibie firmy Merserwis w Warszawie przy ulicy Gen. Wł. Andersa 10, w sali konferencyjnej pozwalającej na komfortowe przeprowadzenie szkoleń 3-4 osobowych grup. Po wcześniejszym ustaleniu istnieje również możliwość przeprowadzenia szkolenia u klienta. Zyskaj 50% rabatu na jednorazowe szkolenie z obsługi dla grupy maks. 3 osób, realizowane w siedzibie firmy Merserwis w ciągu roku od zakupu miernika. W celu poznania szczegółów prosimy o kontakt.
